按鍵彈片的技術參數和應用場合

　　按鍵彈片簡介

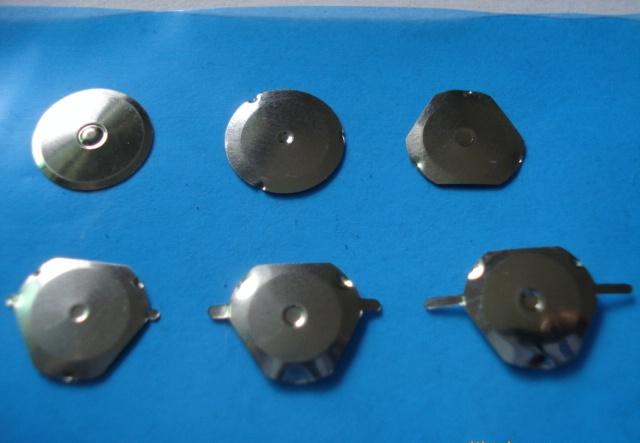

　　薄膜按鍵上的金屬彈片位于PCB板上的導電部位(大部分位于線路板上的金手指上方)，當受到按壓時， 彈片的中心點下凹，接觸到PCB上的線路,從而形成回路，電流通過，整個產品就得以正常工作。按鍵彈片的分類

　　根據產品結構的不同，可以分為幾下四大類：

　　一、單層結構這是始初的最簡單的結構，金屬彈片位于Mylar(一層帶膠的PET)的下方，有通氣孔以保證基本的手感與使用.

　　二、雙層結構與單層導電膜不同的是，它多了一層Spacer (隔片)，彈片更好地貼與Mylar之上，并與線路板保持良好的接觸，擁有更好的手感。另外，雙層結構導電膜上的通氣孔能更有效的防止PET層被彈片的披鋒毛刺等所劃傷，同時也能阻止灰塵進入PET層。

　　按鍵彈片的技術參數

　　高度: 0.28-0.45 mm

　　行程: 0.13-0.30 mm

　　力度范圍: 100-400 gf

　　力度公差: ±30 gf

　　回彈: >30%

　　產品壽命: >1 百萬次

　　鹽霧測試: v35±2°C, 5±0.1%, 48H

　　工作溫度: -20°C-50°C

　　工作濕度: < 100%RH

　　接觸阻抗: <1 ohm

　　防靜電電阻: <3 ohm

　　公差范圍: ±0.05 - ±0.15mm

　　按鍵彈片的應用

　　按鍵彈片主要用于印刷線路板等硬性板的薄膜開關中， 如手機、無繩 電話、網絡電話、CD/VCD/DVD、收音機、數碼相機、MP3/MP4、游戲裝置、電子辭典等，充分發揮了彈片的 導通性強、回彈穩定、手感俱佳三大優點，表面處理有鍍金、鍍銀和鍍鎳等多種。
